Be a médium ?

Voir le sujet précédent Voir le sujet suivant Aller en bas

Be a médium ?

Message  freijojo le Jeu 19 Sep - 12:04

Aller on s’envoie des datasheet :

Focal 3w2 Utopia



Médium de 8 cm avec une membrane en matériel de haute qualité.
Le système d'aimant est basé sur la technologie Neodymium.
Puissance nominale (RMS/Prog) = 50/100 W
Fréquence résonance fs = 188,74 Hz
Impédance nominale R = 4 Ohm
Rendement SPL = 86,12 dB (2,83V; 1m)
Résistance au courant continu Re = 3,37 Ohm
Facteur de force BL = 3,93 N/A
Inductance de la bobine L = 3,69 mH
Surface effective de la membrane Sd = 30,19 cm2
Masse déplacée, charge de l'air incluse 2,97 g
Volume équivalent Vas = 0,31 l
Facteur q combiné à l'air libre Qts = 0,729 (Qms=13,79, Qes=0,77)
Diamètre bobine = 25 mm
Diamètre de montage d = 73 mm
Diamètre/Dimensions total d = 87,9 mm
Profondeur de montage (sans fraisage) t = 40,8 mm
Poids = 0,18 kg

Prix publique 300€/ paire

pdf Focal

_________________

Musicamicalement
====Freijojo====
avatar
freijojo
Admin

Messages : 1209
Date d'inscription : 25/02/2010
Age : 28
Localisation : marseille

Revenir en haut Aller en bas

Re: Be a médium ?

Message  freijojo le Jeu 19 Sep - 12:06

Hybrid Audio Legatia L3SE



Diamètre: 93 mm
Profondeur de montage: 44 mm
Diamètre de la membrane: 85 mm
Diamètre de montage: 74 mm
Fréquence de coupure minimum recommandé 160 Hz at 24 dB/octave
Pnom:  30 watts
Pmax:  60 watts / 125 (avec Crossover)
Plage de fréquences: 113 Hz – 18,000 Hz, +/- 3 dB
Rendement: 86 dB at 1 watt/1meter
Mms: 2.466 g
Cms: 798 um/N
BL: 2.933 T*m
Voice Coil Diameter: 25.5 mm (1-inch)
Impedance: 4 K
DC Resistance: 3.2 K
Fs: 113 Hz (free air)
Qms: 3.602
Qes: 0.654
Qts: 0.553
Xmax: 3 mm (one way)
Vas: 1.1 L
Le: 7.9 uH
Sd: 3117 mm2

Prix: 400€ + frais d'import (USA)

_________________

Musicamicalement
====Freijojo====
avatar
freijojo
Admin

Messages : 1209
Date d'inscription : 25/02/2010
Age : 28
Localisation : marseille

Revenir en haut Aller en bas

Re: Be a médium ?

Message  freijojo le Ven 20 Sep - 8:28

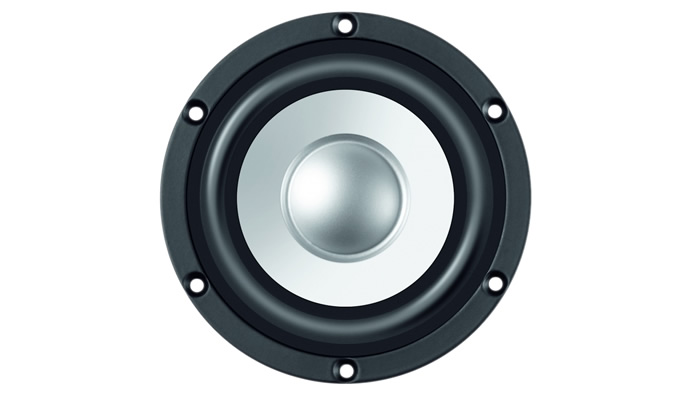

ETON 3-400/A8/25MG Symphony





Impédance nominal Z: 8W
Resistance DC Re: 6W
Fréquence de résonance (1W) : fr: 95Hz
fréquence de résonance (paramètre TS) fr: 118Hz
CMS 0.55 mm/N
QMS 3.12
QES 0.56
QTS 0.47
Résistance mécanique: RMS 0.79kg/s
Total masse mobile: MMD 3.3 g
Effective piston area SD 34 cm2
Voice coil diameter 25 mm
voice coil former Aluminium
Voice Coil length 7 mm
Voice Coil layers 2
Voice Coil inductance Le 0.94 mH
Flux density B 1.06 Tesla
Force factor BL x l 5.13 Tm
Height of the gap 4 mm
Diametre de l'aiment 55 mm
Height of magnet 3 mm
Poid 0.33 kg
Rendement 87dB SPL
Puissance nominale 20 W
Equivalent air volume of suspension VAS 0.9 dm3

Fiche technique

Prix: 80€ /paire

_________________

Musicamicalement
====Freijojo====
avatar
freijojo
Admin

Messages : 1209
Date d'inscription : 25/02/2010
Age : 28
Localisation : marseille

Revenir en haut Aller en bas

Re: Be a médium ?

Message  freijojo le Lun 23 Sep - 11:46

Pioneer ODR TS-S01RSII



Aimants Néodyme haute performance
Dimension Ø 90 x 42,5 (D) / avec chambre arrière : 67 mm
Orifice Ø 72,5 mm (Ø 77mm avec chambre arrière) mm
Orifice d‘installation 37,5 mm
Puissance maximale 60W (avec chambre arrière) / 50 Watt
Puissance d'entrée nominale 15 Watt
Impédance 4Ω
Réponse de fréquences 120 - 24,000 Hz avec chambre arrière / 70 - 24,000 Hz
Sensibilité (1W/1m) 86 dB
Dimension des haut-parleurs de médiums (mm) 77,0 mm
Matériel des haut-parleurs de médiums • Cône composite en pulpe avec côtés renforcés
• Chapeau central en titane recouvert de DLC (carbone diamanté)
Type de bobine mobile Bobine vocale à ruban en cuivre résistante à la chaleur
Bornes à vis Plaqué or
Poids 0,44 kg
Surround Encadrement en toile rugueuse avec matériaux d’atténuation acoustique à l'avant et à l'arrière

site Pioneer

prix: + de 1000 € Mad

_________________

Musicamicalement
====Freijojo====
avatar
freijojo
Admin

Messages : 1209
Date d'inscription : 25/02/2010
Age : 28
Localisation : marseille

Revenir en haut Aller en bas

Re: Be a médium ?

Message  freijojo le Lun 23 Sep - 11:56

DLS Scandinavia 3C



Description / type : 3" (7.62cm)
Médium avec cône en Kevlar
Impédance 4 ohm
Amplificateur recommandé 50 - 200 Watt
Plage de fréquence 80 Hz - 16 kHz (dans l'axe)
Fréquence de résonance 80 Hz
Sensibilité 84 dB
Diamètre externe 84 x 84 mm / 3,31" x 3,31"
Trou de percage 78 mm / 3,25"
Profondeur d'installation 45 mm / 1,77"
Recommandation d'installation Open air ou 1 litre (0,035 cuft) Caisson clos
Fs 80Hz
Re 3,7Ohm
Qms 2,37
Vas 1,3litre
Vas 0,046Cuft
Qes 0,69
Qts 0,54
Sd 38cm²
BL 4,07

Site DLS

Prix: 270 €

_________________

Musicamicalement
====Freijojo====
avatar
freijojo
Admin

Messages : 1209
Date d'inscription : 25/02/2010
Age : 28
Localisation : marseille

Revenir en haut Aller en bas

Re: Be a médium ?

Message  freijojo le Lun 30 Sep - 12:34

Dynaudio Esostar² 430




Nominal impedance Znom 4 Ω
DC resistance Re 4 Ω
Voice coil inductance Le 0.19 mH
Resonance frequency fs 64 Hz
Mechanical Q factor Qms 1.5
Electrical Q factor Qes 0.21
Total Q factor Qts 0.18
Mechanical resistance Rms 1.3 kg/s
Moving mass (incl. air load) Mms 4.9 g
Suspension compliance Cms 1.2 mm/N
Effective dome diameter d 75 mm
Effective piston area Sd 45 cm²
Equivalent volume Vas 3.5 l
Force factor BL 6.2 Tm
Recommended frequency range 200–7000 Hz
Magnet and Voice Coil Properties
Voice coil diameter dc 34 mm
Voice coil height hc 9.5 mm
Linear excursion, peak to peak 4.9 mm
Max. excursion, peak to peak 21 mm
Power Handling
Nominal long term IEC 150 W
Transient (10 ms) 1000 W
Mechanical Properties
Net weight 0.47 kg
Overall dimension ø 110 x 49 mm

PDF Esostar²

Prix: 1000€ Sad

_________________

Musicamicalement
====Freijojo====
avatar
freijojo
Admin

Messages : 1209
Date d'inscription : 25/02/2010
Age : 28
Localisation : marseille

Revenir en haut Aller en bas

Re: Be a médium ?

Message  freijojo le Jeu 3 Oct - 19:44

Scan-speak 12M



T-S Parameters
Resonance frequency [fs] 75 Hz
Mechanical Q factor [Qms] 5.57
Electrical Q factor [Qes] 0.35
Total Q factor [Qts] 0.33
Force factor [Bl] 5.3 Tm
Mechanical resistance [Rms] 0.55 kg/s
Moving mass [Mms] 6.5 g
Suspension compliance [Cms] 0.69 mm/N
Effective diaph. diameter [D] 79 mm
Effective piston area [Sd] 49 cm²
Equivalent volume [Vas] 2.3 l
Sensitivity (2.83V/1m) 89 dB
Ratio Bl/√Re 2.96 N/√W
Ratio fs/Qts 228 Hz

Power Handling
100h RMS noise test (IEC 17.1) 40 W
Long-term max power (IEC 17.3) - W
Voice Coil and Magnet Data
Voice coil diameter 38 mm
Voice coil height 10 mm
Voice coil layers 2
Height of gap 4 mm
Linear excursion ± 3 mm
Max mech. excursion ± 7 mm
Unit weight 0.6 kg

Prix: 500€

pdf scan-speak

_________________

Musicamicalement
====Freijojo====
avatar
freijojo
Admin

Messages : 1209
Date d'inscription : 25/02/2010
Age : 28
Localisation : marseille

Revenir en haut Aller en bas

Re: Be a médium ?

Message  freijojo le Mar 29 Oct - 11:16

Scan-speak 12MU



T-S Parameters :
Resonance frequency [fs] 64 Hz
Mechanical Q factor [Qms] 3.64
Electrical Q factor [Qes] 0.26
Total Q factor [Qts] 0.24
Force factor [Bl] 5.1 Tm
Mechanical resistance [Rms] 0.60 kg/s
Moving mass [Mms] 5.4 g
Suspension compliance [Cms] 1.15 mm/N
Effective diaph. diameter [D] 86 mm
Effective piston area [Sd] 58 cm²
Equivalent volume [Vas] 5.4 l
Sensitivity (2.83V/1m) 90 dB
Ratio Bl/√Re 2.92 N/√W
Ratio fs/Qts 264 Hz



Electrical Data :
Nominal impedance [Zn] 4 Ω
Minimum impedance [Zmin] 4.3 Ω
Maximum impedance [Zo] 46.5 Ω
DC resistance [Re] 3.1 Ω
Voice coil inductance [Le] 0.11 mH

Power Handling :
100h RMS noise test (IEC 17.1)* 80 W
Long-term max power (IEC 17.3)* 150 W
*Filter: 2. order HP Butterworth, 200 Hz

Voice Coil and Magnet Data:
Voice coil diameter 32 mm
Voice coil height 6 mm
Voice coil layers 4
Height of gap 13 mm
Linear excursion ± 3.5 mm
Max mech. excursion ± 10 mm
Unit weight 0.8 kg

Pdf scanspeak

Prix 500€

_________________

Musicamicalement
====Freijojo====
avatar
freijojo
Admin

Messages : 1209
Date d'inscription : 25/02/2010
Age : 28
Localisation : marseille

Revenir en haut Aller en bas
